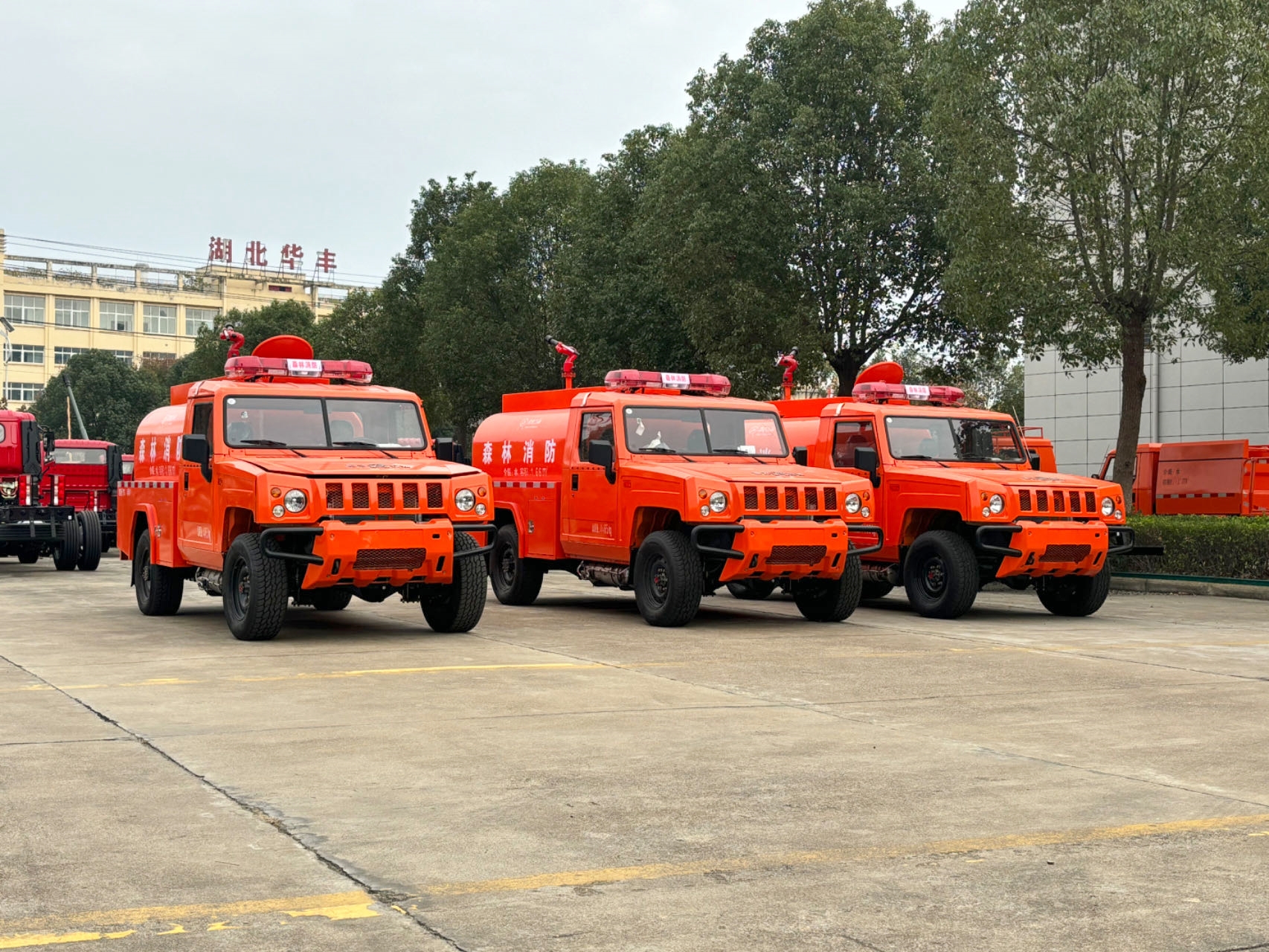

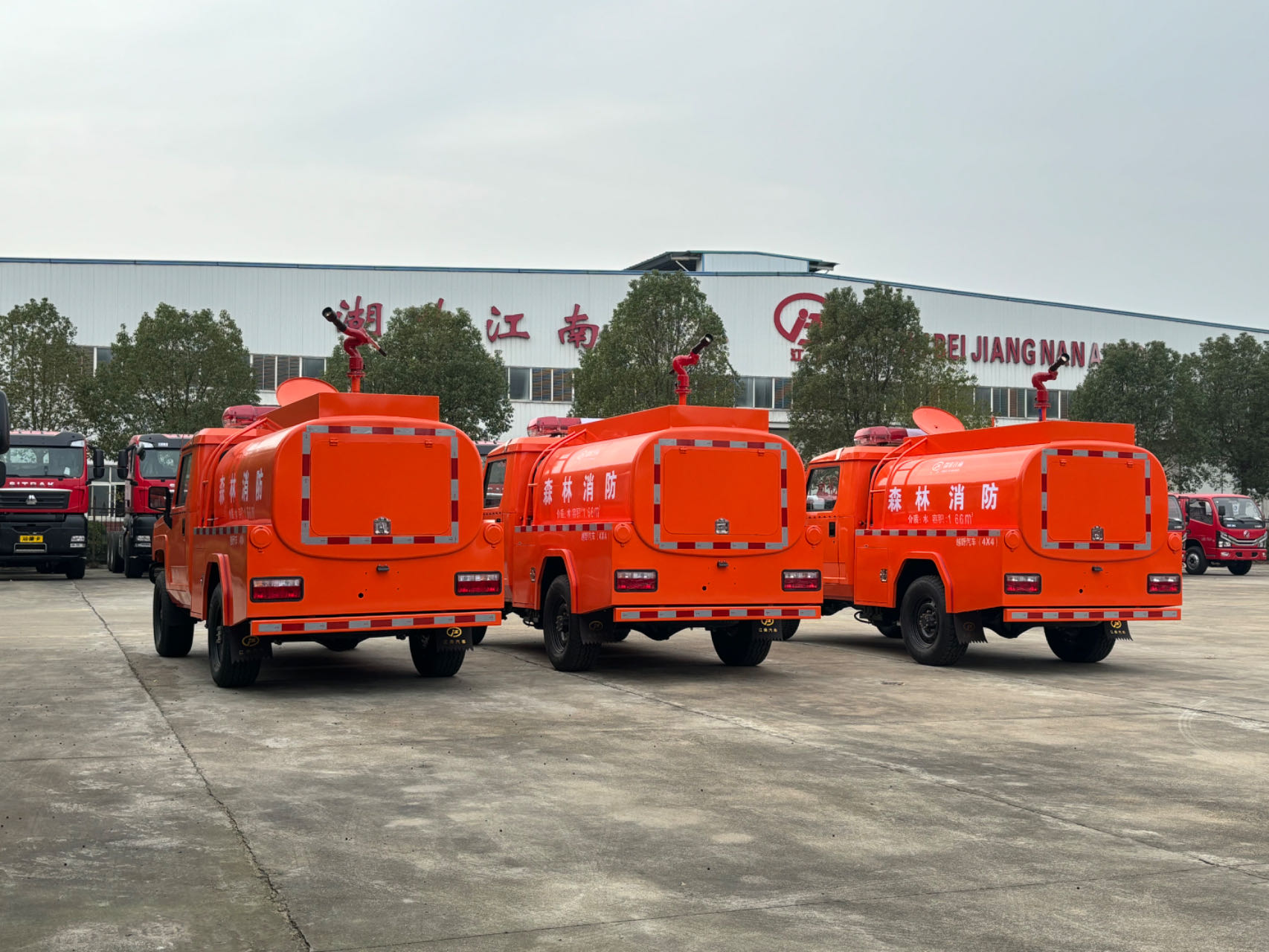

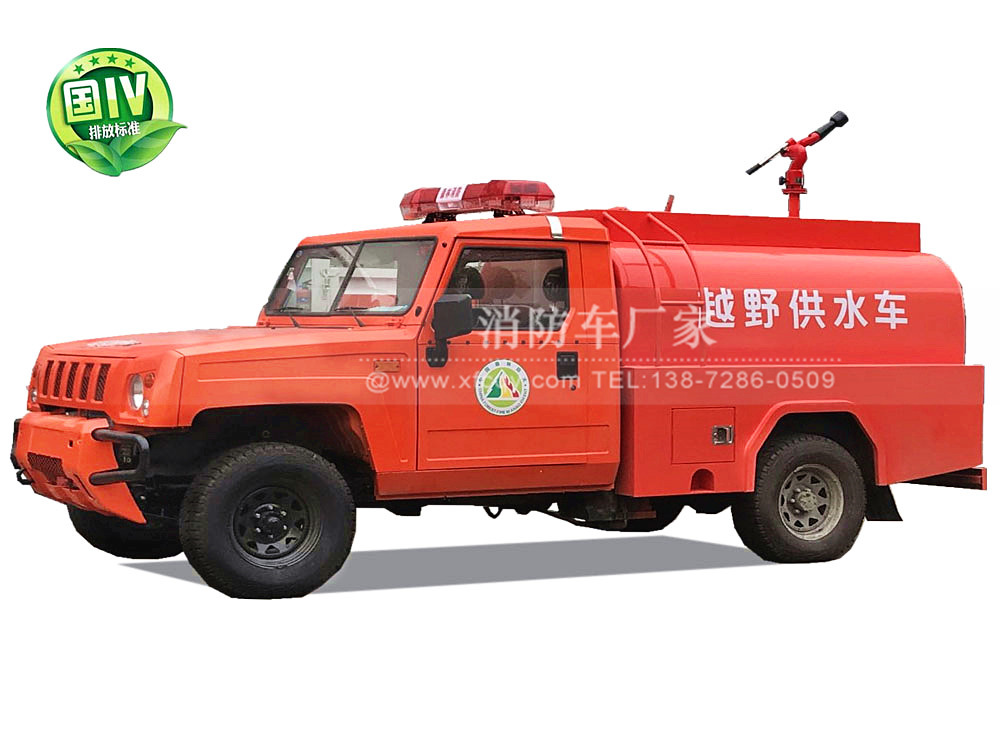

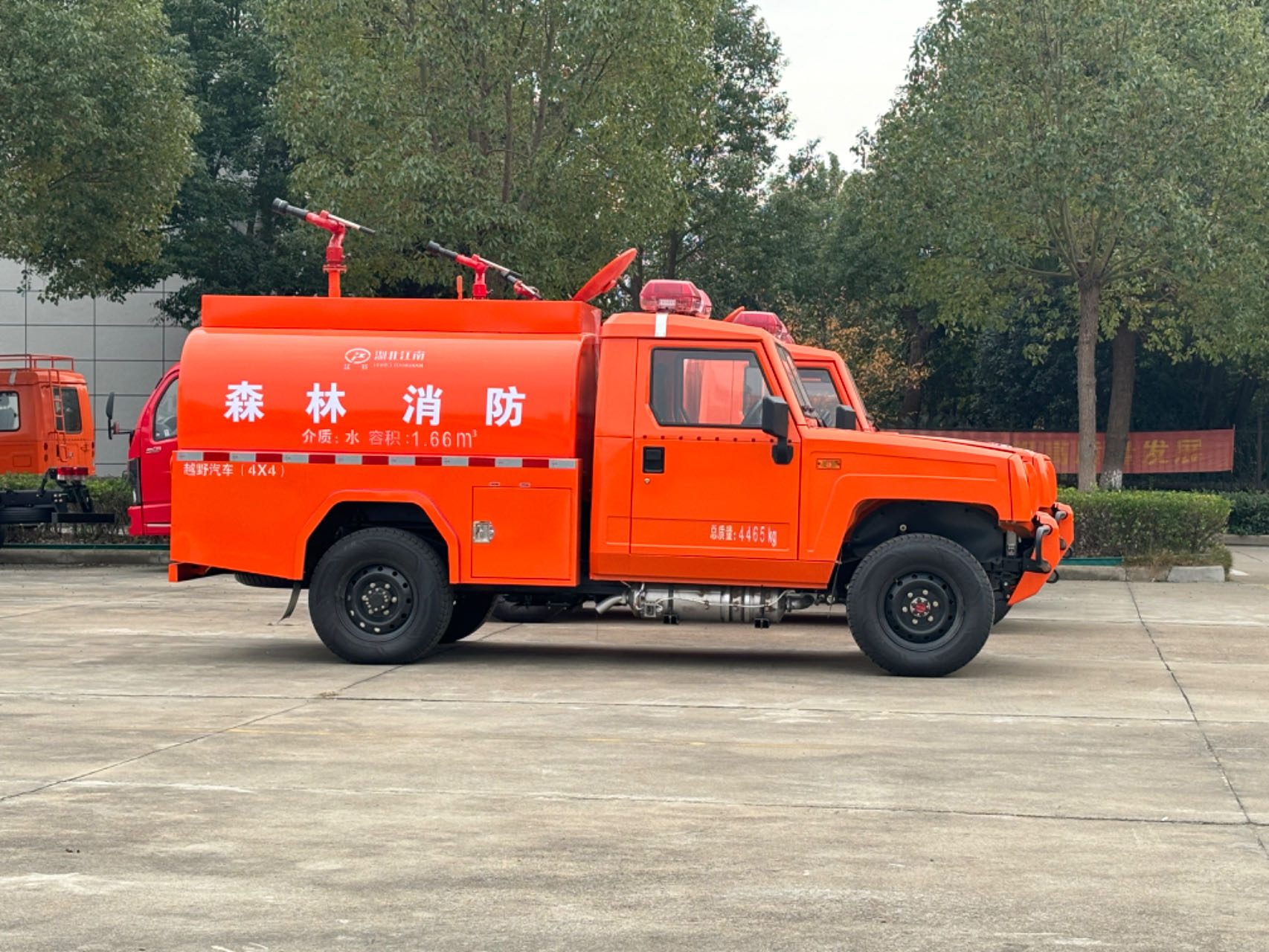

北汽單排2噸四驅微型消防車主要性能詳細描述

一、 整車

1. 外廓尺寸：5000 mm×1870 mm×2080 mm

2. 乘員人數： 2

3. 水罐：容積1920 L

4. 水泵：流量30L/7MPa

5. 水炮：流量30L/S@0.7MPa，射程不小于45m。

二、 底盤

1. 型號：BAW2043HHS42D

2. 驅動型式：4×4

3. 軸距：3035mm

4. 發動機：型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機

l  額定輸出功率為：103KW

l  排放標準：國Ⅵ

5. 變速箱：機械式手動變速箱，5個前進檔

6. 分動箱:四驅機械手動,全驅/后驅兩擋轉換

7. 轉向系統：左置，液壓助力轉向，方向盤高度和角度可調

8. 制動系統

l  行車制動：真空助力制動

l  駐車制動：中央鼓式制動

l  輔助制動：發動機排氣制動

9. 最高車速：120km/h

10.  取力器：全功率夾心式取力器，電磁閥控制，飛濺潤滑。

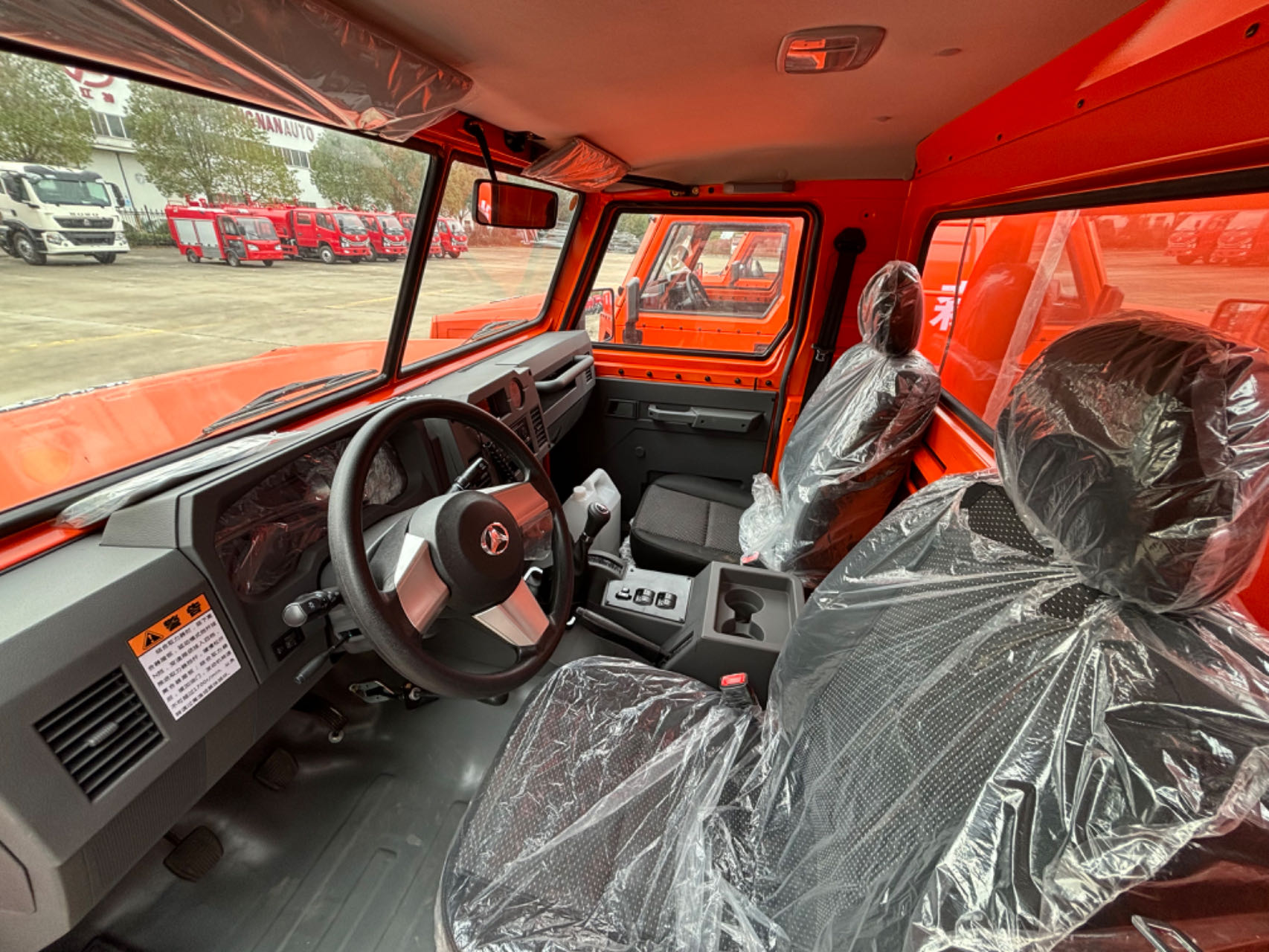

三、 駕乘室

1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。

2. 布局：單排兩門，乘員人數為2。

3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。

四、 上裝

(一)       罐體

1. 容積：1920L（水）。

2. 結構：

l  方圓焊接結構，內設分倉隔板。

l  人孔及人孔蓋1套，直徑φ500 mm。

l  注水管位于罐體右邊，通徑為DN65。

l  排污管1個，位于罐體底部，通徑為DN40。

3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。

4.    設備：

l  人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。

l  排污閥：手動控制

(二) 器材箱

1.  結構：

l  箱體為方圓焊接結構,與前端水罐為整體滾壓成型。

l  根據器材固定需要，配置鋁合金型材固定架或隔板。

2.  材質：為優質碳鋼材料。

3.  倉門：后雙開門,。

4.  爬梯：罐體左前側配備可供消防人員上下的爬梯。

五、 泵及水路系統

1．灑水泵:

 型號:76QSB-45/60自吸離心式流量:45(m3/h)  揚程(m):60   功率:11kw

2． 灑水槍(選裝)

l  安裝位置：器材箱頂部

l  流量及壓力：30L/S@0.6MPa

l  射程：不小于45m

l  旋轉角度：360°

l  俯仰角；-15°～60°

3．  管路

l  罐吸水管路：DN50，帶手動閥。

l  外吸水管路：DN50，側置向外。

l  水槍出水管路： DN65，帶止回閥，頂置向上。

l  水帶出水管路： 2×DN65，帶手動球閥，側置。

l  泵往罐注水管路：DN50，帶手動球閥，側置向外。

l  消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。

l  放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。

4．  路面作業功能:安裝前沖后灑路面作業裝置。

5． 電氣系統

1. 車輛兩側裝有1個符合國家標準的側標志燈。

2. 尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。

六、 器材配備及布置

1.  配備原則

l  客戶有特殊需求時，根據客戶的需求配備

l  客戶沒有特殊需求時，按照公司的企業標準配備

七、 隨車基本配備清單

八、 整車涂裝

l  森林供水車的外表噴涂軍綠色；以及定制版黃色或橙紅色。
